嘉兴海盐剪叉升降机

收藏
  • 商品说明
  • 商品参数

嘉兴海盐剪叉升降机

厂区马路和厂房里面地面落差约600mm,没有水泥斜坡搬运货物肯定不方便,用户也是想尽办法,最后找到我们,没想到尽然同时解决了两个问题:一,工厂马路和厂房内地面高度。二、工厂马路和厂房内地面的货物可以直接升降到货车上装车,老板很满意。

设备名称:液压升降平台(剪叉)

载重:2

提升高度:1.2

油缸:2Φ80液压油缸

油泵站功率:2.2kw

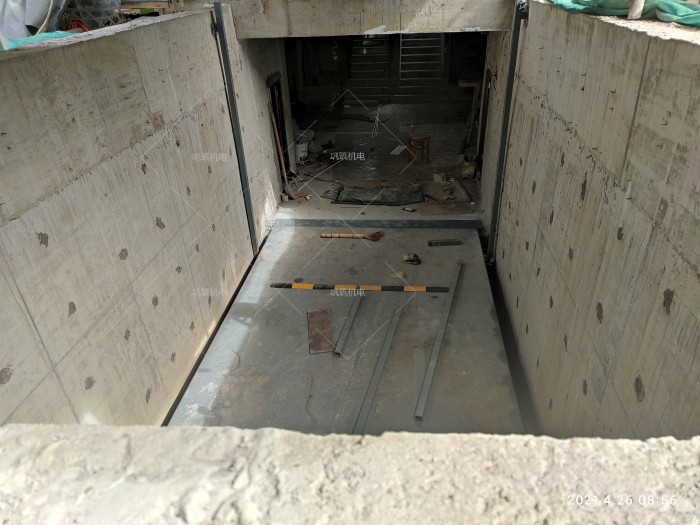

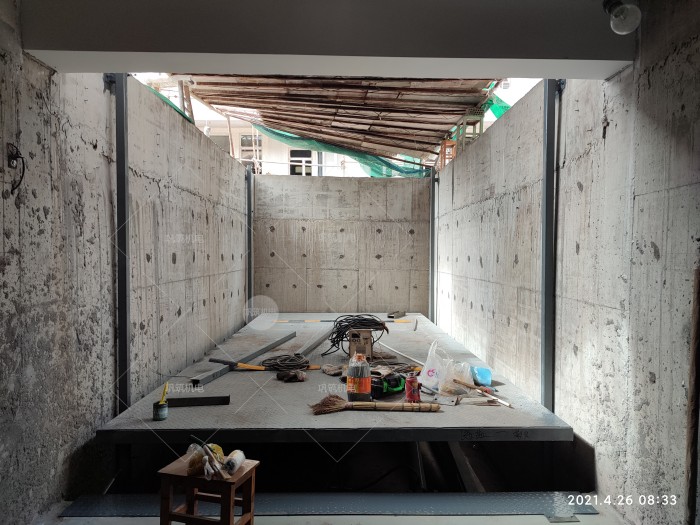

地坑开口:2260mm深2260mm

平台尺寸:2200mm深2200mm

进货方向:宽2200mm方向进出货

地坑深度:地坑深450mm

机房高度:点动升降

在用场所:新农村


基本参数

升降

作业

平台

产品型号

SJG5-3,升降作业平台(固定式、剪叉式)

额定载荷

5000kg

台面尺寸

净长5900×2800mm ,平台上用户自理:如阳光棚,防护栏,防护门、四周防水等。

底架尺寸

5200×2200mm

净升高度

3000mm

闭合高度

650mm

上升速度

3m/min

手机app

手机APP控制升降

手持遥控

遥控2只,遥控带防误按按钮

警示灯

提示警示灯2只

橡胶

减速带


固定按钮

配电箱边安装一套数显按钮盒,供维修使用

可视监控

用户自理

项目名称

规   格

数量

重量

整机重量

平台自重



3966.41

支  杆

矩  管

250×100×δ10mm

10.00

1067.60

底 架

槽  钢

20#

15.01

363.14

角  钢

73.7×67.5×6mm

5.85

角  钢

70×70×4mm

19.18

矩  管

70×70×4mm

31.06

面  板

板厚4mm


护 栏

钢  管

Φ30×δ2mm

58.00

108.36

挡  板

100×δ2mm

18.00

轨 道

槽  钢

10#

16.40

164.11

固定板

200×60×δ10mm

20

18.84

膨胀螺栓

Φ10×80mm

40

2.96

轨道轮

轮  销

Φ30×152mm

4

13.20

轮  套

Φ52×108×δ10mm

4

轮  架

板厚10mm

4

角度轴

圆  钢

Φ140mm

3.52

469.34

加强板

板厚26mm

4

支  臂

板厚30mm

8

支 耳


板厚20mm

8

42.86

销 轴

支杆销

Φ50×309.6mm

2

55.78

支耳销

Φ50×230mm

4

油缸销

Φ50×158(244)mm

4

滚轮销

Φ50×237mm

4

支杆套

支杆处

Φ73×120×δ9.5mm

4

21.42

支耳处

Φ73×120×δ9.5mm

4

滚轮处

Φ73×120×δ9.5mm

4

复合套

支杆处

Φ54×120×δ2mm

4

4.08

支耳处

Φ54×120×δ2mm

4

滚轮处

Φ54×120×δ2mm

4

滚轮处

Φ58×35×δ2mm

4

油 缸

缸径

125

2

161.31

杆径

60

行程

1042

安装距

1403

容 积

25.58L

钢材合计

理论重量



3670.22

实用重量



4037.242

液压油

高级抗摩油


62

55.8

泵站

型号

7.5kw

1

75

泵站排量

28L/min

工作压力

14.3MPa

最高压力

17MPa

油箱容积

77L

喷漆
