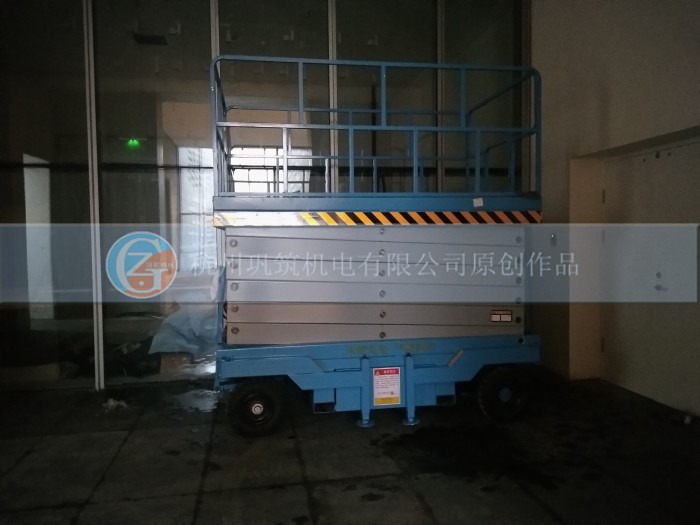

浙大紫金港校区剪叉式升降机

序号

名称

材料及厂家

1

台面

5mm平板折弯，铺3mm 平板                    山钢产

2

剪叉支杆

160*80*5mm 矩形管                           山钢产

3

底架

160*80*5mm 矩形管                           山钢产

4

道轨

5mm平板折弯做道轨，使用尼龙滑块做导轨轮，接触面大，升降平稳，晃动小。

5

油缸

HSG80/40   4支 内置防爆阀（防止油管断裂，平台失速下降）；密封圈采用日本华尔卡品牌，经久耐用，不泄露。

6

液压油管

2-10-43MPa 沈阳橡塑四厂生产 双层钢网高压油管

7

泵站

鞍山力胜产升降作业平台专用液压泵站。加装应急下降阀，平台断电可手动控制下降；内置溢流阀，可防止上行运动时系统压力过高，起到超载保护功能

8

功率及电压

2.2kw/三相380v   行走：48v/1.1kw

9

轮胎

500-8        充气轮胎4条                 青岛产

10

支腿

120*60*5mm 矩管配做                       山钢产

11

配电箱

德力西品牌，接触器罗列连接，加装热过载保护，缺相保护等安全保护功能

12

控制形式

上、下控制。控制部分加装急停安全，以最大限度保障财产及人身安全。

各操作部分使用24V安全控制电压

13

行程开关

 上海人民      品牌

14

轴销

45# 圆钢配做，调质处理。各轴销间加装SF-2无油自润滑轴承。浙江嘉善产

15

液压油

32# 长城抗磨液压油

16

升降速度

4-6米/分钟，下降速度可调

17

除锈处理

抛丸、喷砂除锈处理；除去钢结构构件表面的锈蚀及飞溅，能使钢构件表面产生一定程度的凹凸不平的效果，增大粉末的附着力

18

喷涂处理

使用静电粉末喷涂；涂层外观质量优异，附着力及机械强度强，色泽亮度高，经久不褪色。

19

行走方式

电动辅助行走
